Modelo VFT — Documentación Técnica#
Motor analítico geoespacial y topológico para la evaluación de redes de transporte urbano en la Ciudad de México. Desarrollado como componente analítico de la tesis TAICMAM.
¿Qué es el Modelo VFT?#
El Modelo VFT (Vanishing Fig-Tree) procesa, valida y analiza matemáticamente grafos de transporte urbano masivo. Recibe geometrías vectoriales desde el backend apimetro, construye un grafo dirigido ponderado con NetworkX y calcula indicadores topológicos sobre él.
El nombre obedece a una dualidad conceptual: la metáfora de la higuera (Sylvia Plath) como árbol de decisiones críticas de la red, y el punto de fuga (vanishing point) como convergencia analítica de variables independientes en una perspectiva unificada.
Arquitectura en 3 Capas#
FastAPI (src/api/) → Dominio (src/core/) → Infraestructura (src/infrastructure/)

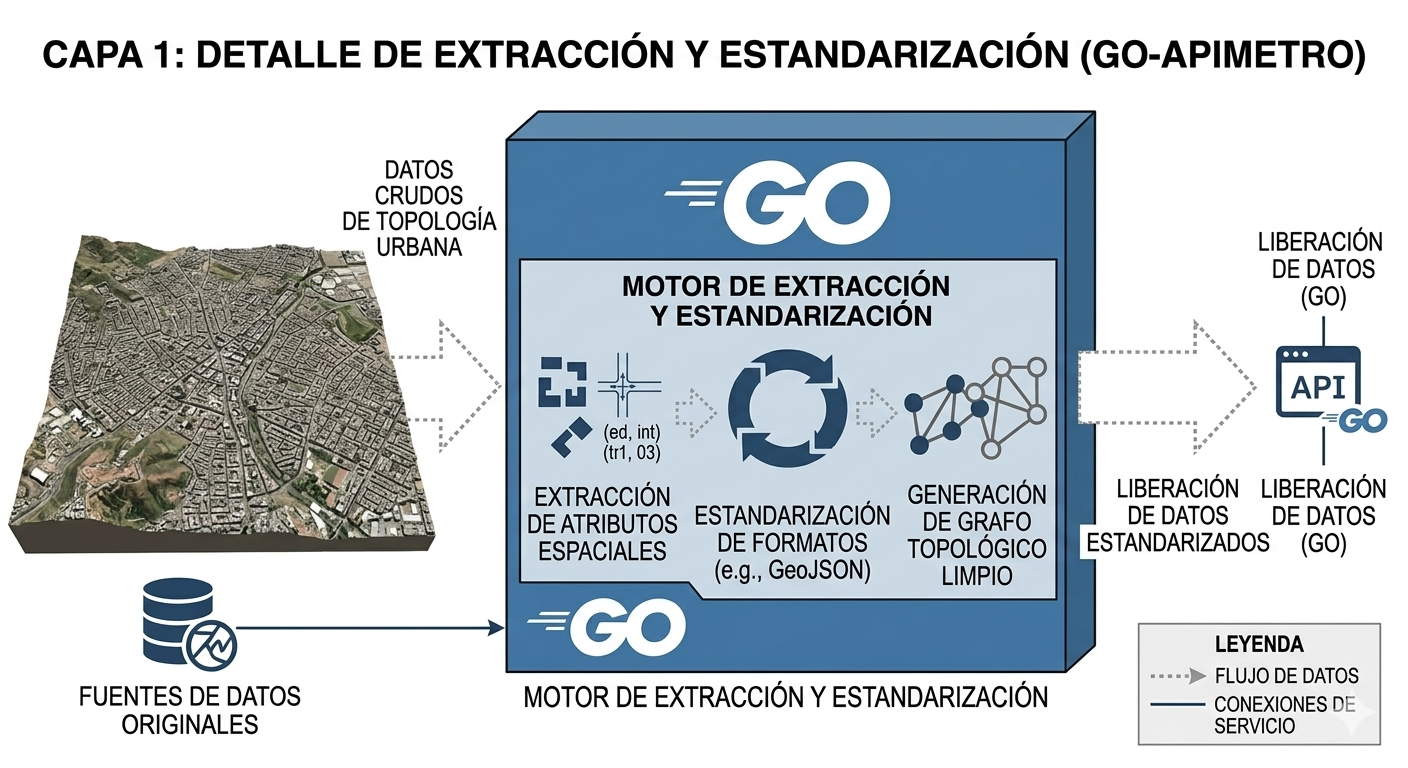

Capa 1 — Adquisición y Procesamiento Geométrico Consume las geometrías crudas (GeoJSON / MultiLineString) desde apimetro vía clientes httpx asincrónicos. Valida y normaliza el payload con esquemas Pydantic estrictos antes de pasarlo al dominio.

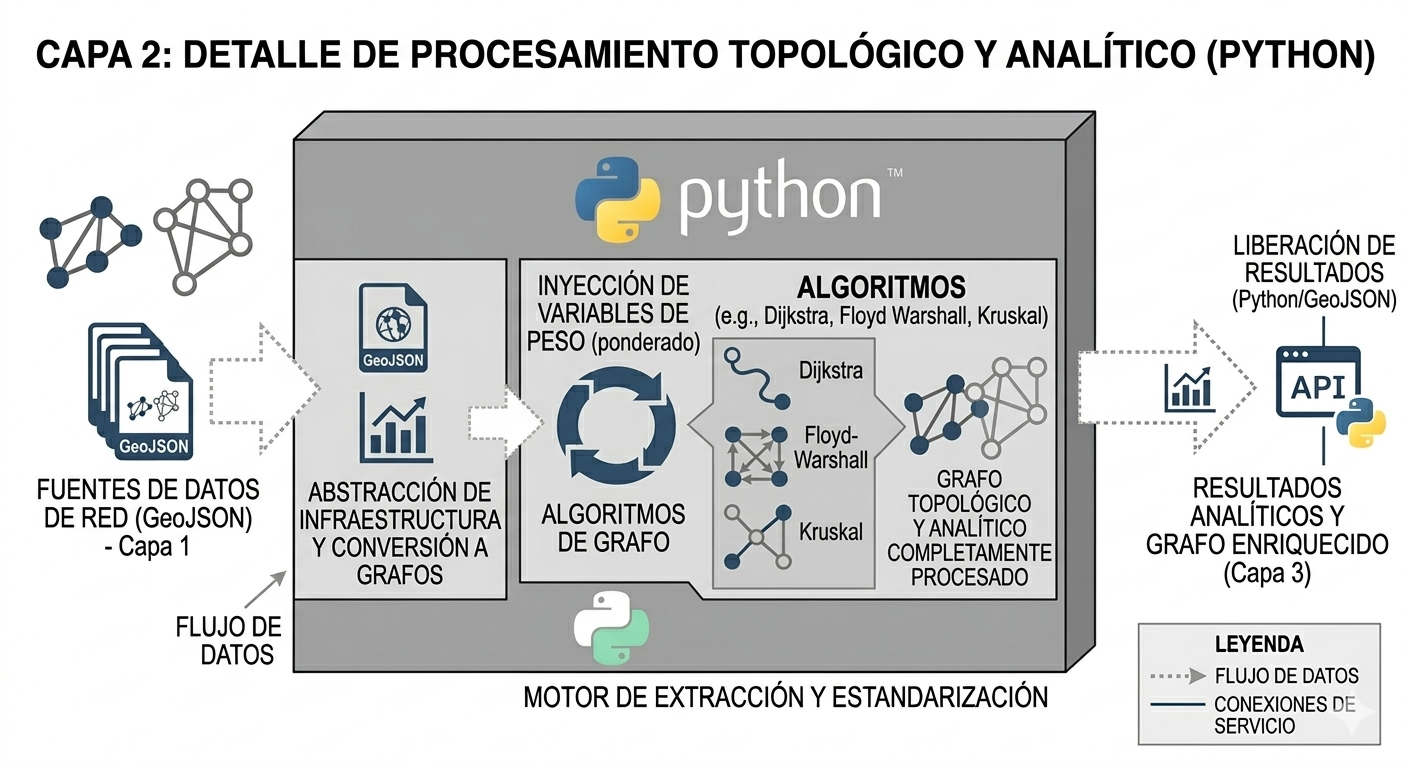

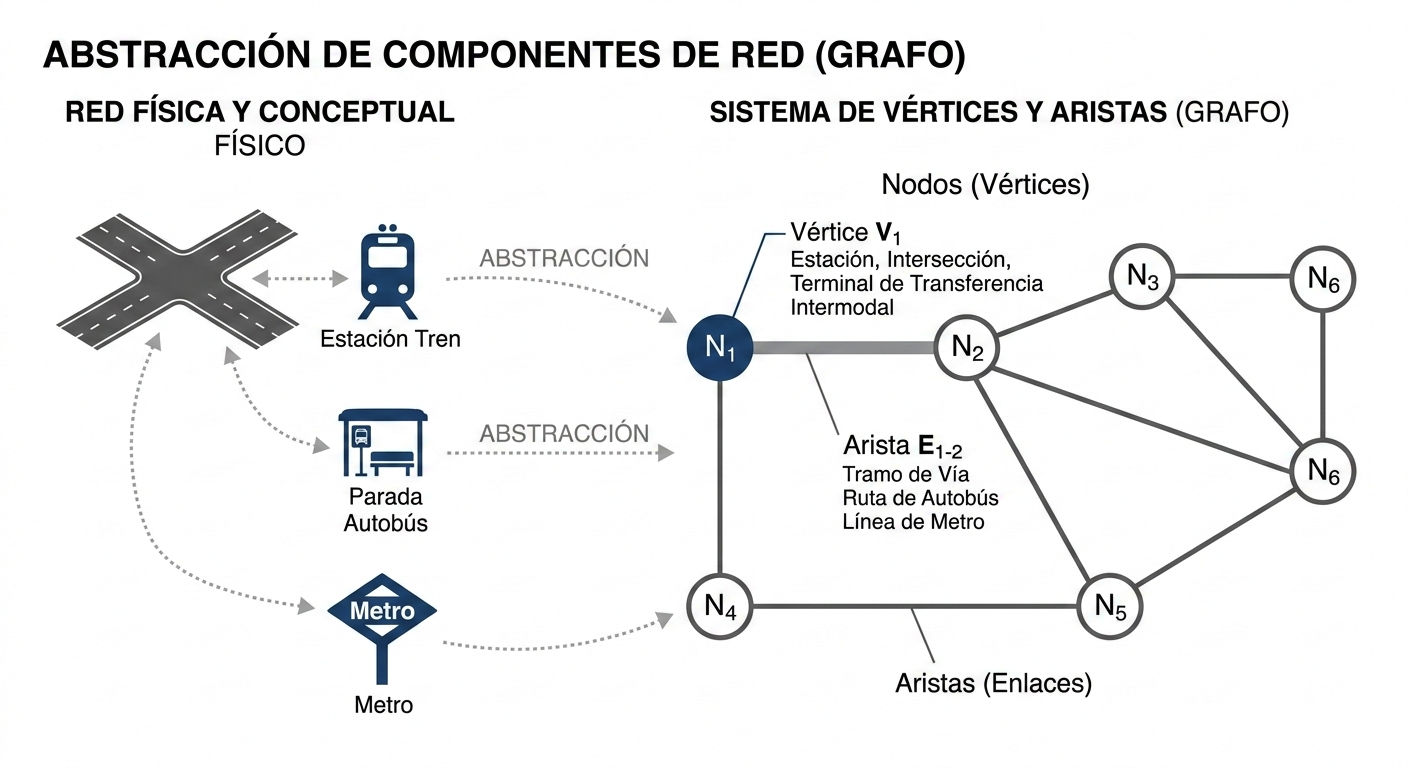

Capa 2 — Modelado Topológico y Dinámico Construye el grafo dirigido \(G = (V, E)\) con NetworkX. Aplica snapping con KDTree para resolver el float mismatch de coordenadas e inyecta la impedancia temporal por arista: tiempo de recorrido castigado por fricción vial y costo de abordaje.
Capa 3 — Evaluación y Salida Corre los algoritmos de indicadores sobre el grafo y serializa los resultados como FeatureCollections GeoJSON a través de los endpoints GeoLayers, listos para consumo directo en QGIS o Transport-gis-zmvm-mjg.
Indicadores Topológicos#
El modelo evalúa la red en 4 fases progresivas. Las Fases 1 y 2 son prerequisito de las Fases 3 y 4.
# |
Indicador |
Fórmula |
Fase |
Estado |
Endpoint |
|---|---|---|---|---|---|
1 |

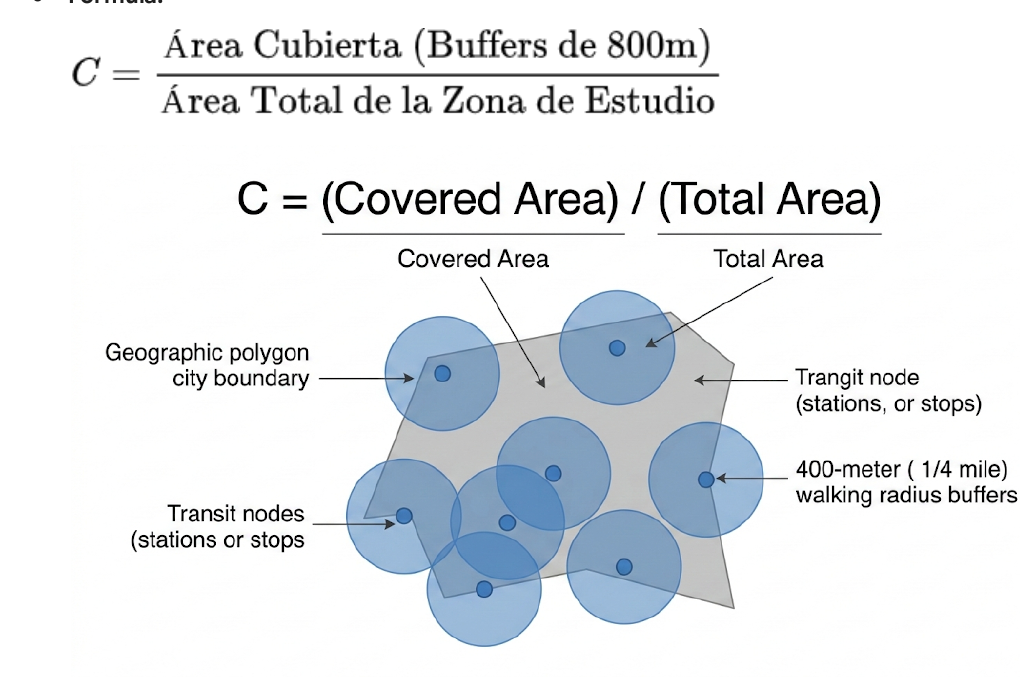

Nivel de Cobertura (\(C\)) |
\(C = A_{cubierta} / A_{total}\) |
1 |
✅ Implementado |
|
2 |
Fuerza Capilar (\(k_{in}\)) |
\(C_i = \sum A_{ij} \cdot w_{ij}\) |
1 |
✅ Implementado |
|
3 |
Detour Factor (\(DI\)) |
\(DI = d_{red} / d_{recta}\) |
1 |
✅ Implementado |
|
4 |
Fricción Vial (\(CF\)) |
\(CF = 1 + \alpha \cdot \beta_{CDMX}\) |
2 |
✅ Implementado |
(peso en grafo) |
5 |
Penalización Transferencia (\(W\)) |
\(W = T_{caminata} + T_{espera}\) |
2 |
✅ Parcial (estática) |
(arista peatonal) |
6 |

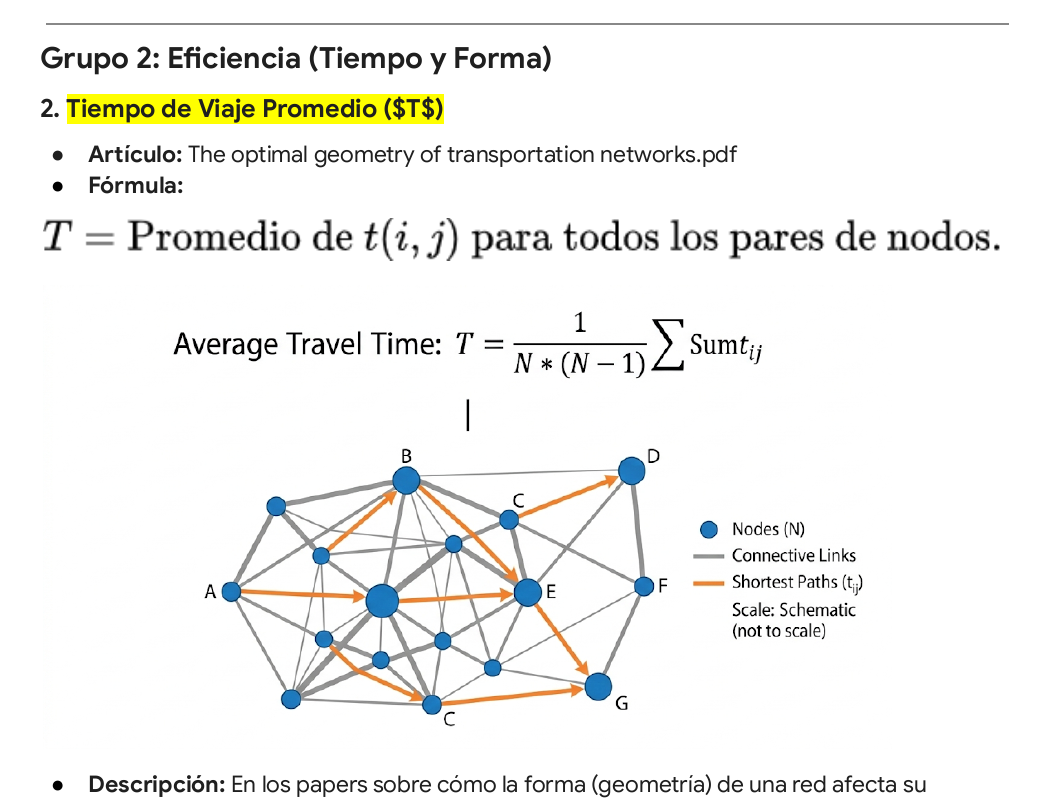

Tiempo Promedio (\(T\)) |
\(T = \frac{1}{N(N-1)} \sum t(i,j)\) |
3 |
⬜ Pendiente |
— |
7 |

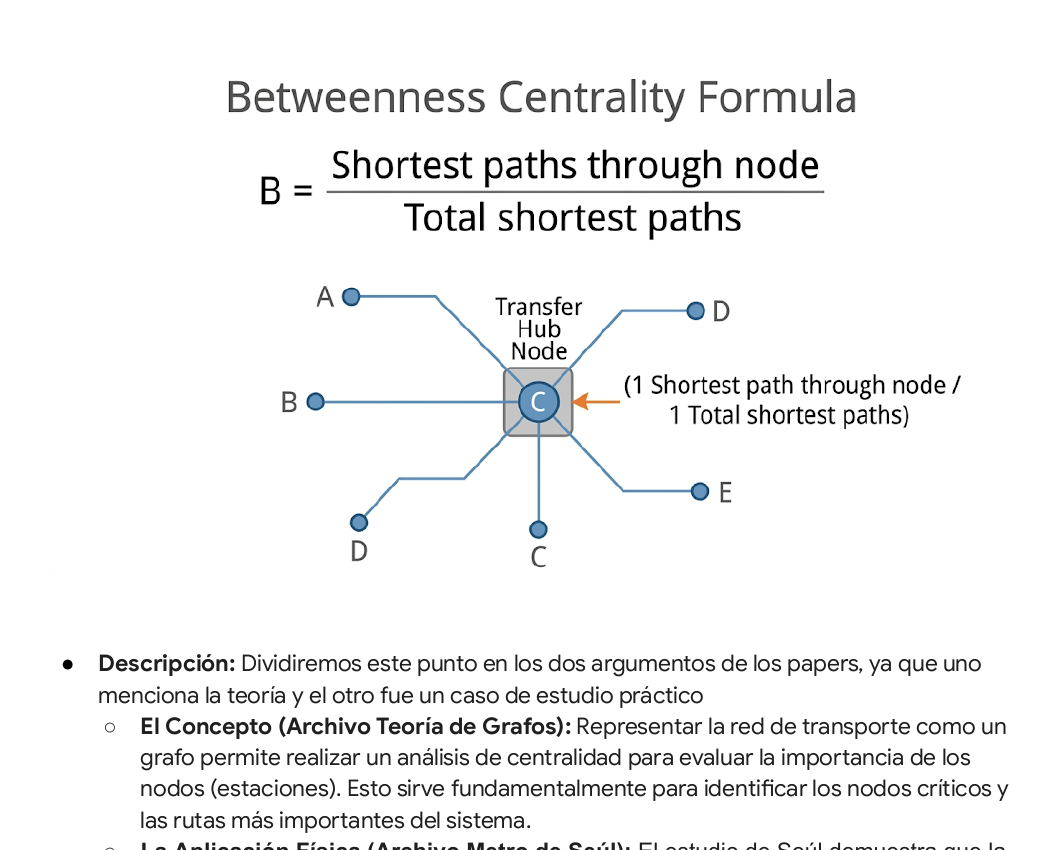

Intermediación (\(B\)) |
\(B(v) = \sum \sigma_{st}(v) / \sigma_{st}\) |
3 |
⬜ Pendiente |
— |
8 |

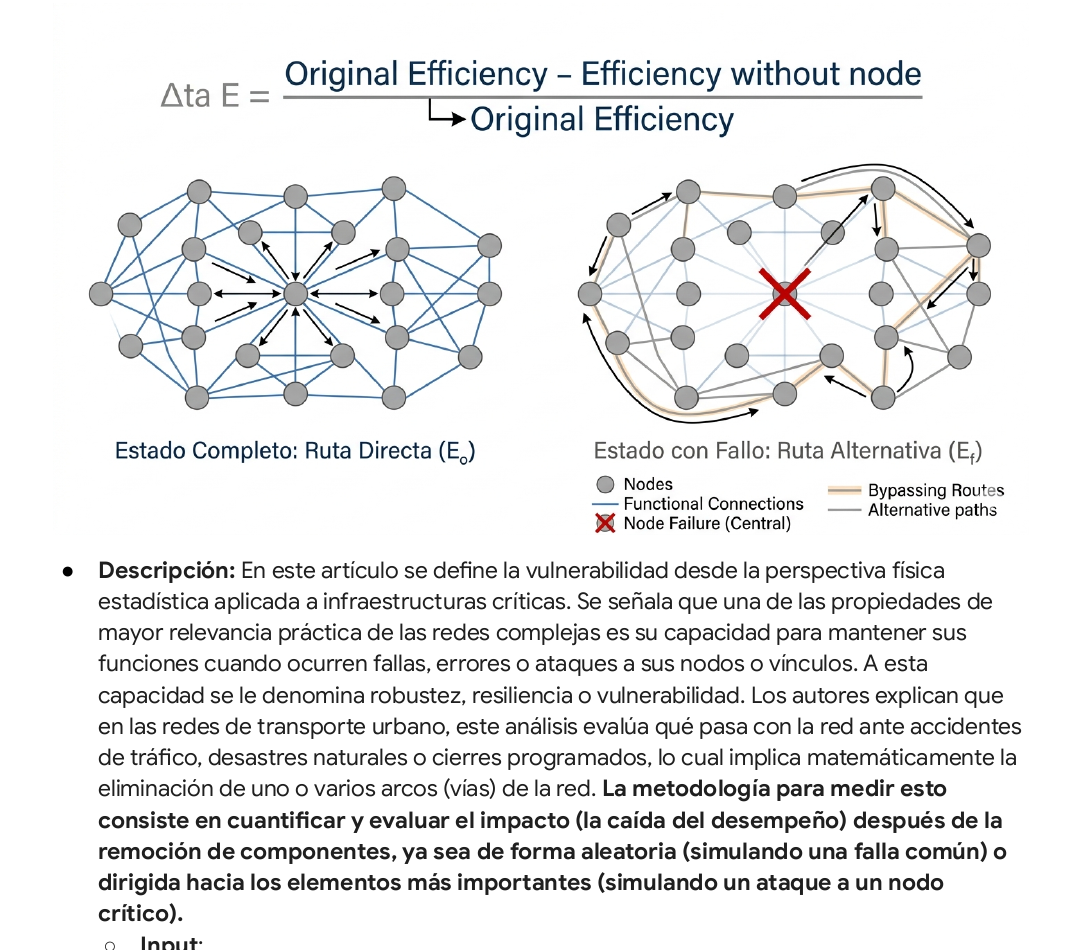

Robustez (\(\Delta E\)) |
\(\Delta E = (E_0 - E_k) / E_0\) |
4 |
⬜ Pendiente |
— |
